制冷系統制冷劑泄漏故障檢修
一、制冷系統泄漏點的檢查
1．打壓整體檢漏

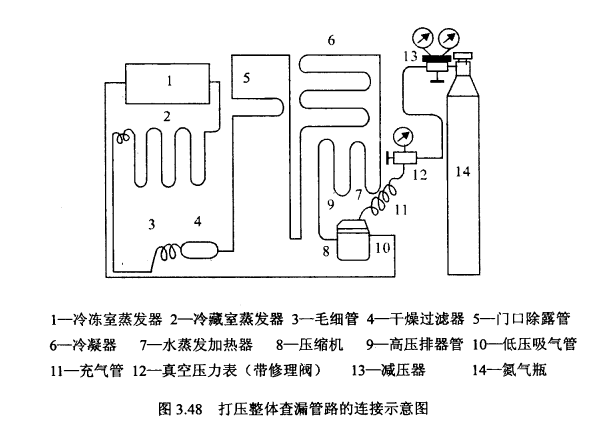

這種方法是將一定壓力的高壓氮?dú)饣蚋稍飰嚎s空氣充入冰箱的制冷系統，并用濃度適宜的肥皂水進行檢漏，由于氮?dú)馐且环N不含水、無色、無味、無腐蝕性、不燃燒、化學性質比較穩定的一種氣體，使用十分安全，因此最好采用高壓氨氣．由于氮?dú)馄績?nèi)的壓力很高（一般為15MPa左右，故必須接入減壓器后才能使用。具體方法是按圖3.48所示連接好管路，并先打開真空壓力表閥門。
查漏時，先開啟氮?dú)馄康拈y門，此時減壓器的高壓表便指示出氮?dú)馄績?nèi)的氮?dú)鈮毫?，然后再按順時針?lè)较驍Q動減壓器的調節桿，此時減壓器的低壓表和真空壓力表同時指示出進入制冷系統氮?dú)獾膲毫?。由于是?duì)電冰箱制冷系統進行整體檢漏，在未搞清楚其蒸發器結構之前，充氣壓力一般不要超過0.6MPa，因?yàn)楦邏旱獨馐怯晒鄽夤艹淙雺嚎s機，再由低壓回氣管進入蒸發器，由于毛細管的節流作用，壓力還不能很快地平衡。如果壓力過高，超過1.0MPa，若蒸發器是板管式尚可承受，若是鋁復合板式蒸發器，則兩板之間將鼓起，甚至爆裂而損壞蒸發器，因此打壓檢漏時，高壓氮?dú)鈶?yīng)慢慢充入，待壓力平衡后，用毛刷蘸肥皂水涂抹各焊口，管接頭及可能泄漏之處，凡是鼓出肥皂泡的地方即為泄漏點。
采用上述方法對于暴露在外的管路（包括冷凍室蒸發器內壁、冷藏室蒸發器及外露式冷凝器等）可以采用上述方法方便地查出泄漏點．若冰箱的蒸發器和冷凝器（包括門口除露管）屬被聚氮酯泡沫塑料絕熱材料灌死的情況，而外露部分又確認不泄漏時，則需充入0.6-0.8MPa氮?dú)猓⒈阂欢螘r(shí)間后觀察真空壓力表指示是否降低來進行判斷泄漏與否，若保壓30min左右壓力有明顯降低，則說明制冷系統產生了明顯的“內漏”：若壓力降低不明顯，則可能存在“微漏”的故障。這時需要保壓4h以上（必要時可以保壓24h，因?yàn)檫@樣可以排除環境溫度變化對系統壓力的影響）進行檢查，如果確認是“內漏”，則需進行下面的分區查漏以確定泄漏點。
2．分區打壓查漏
(1)高壓區查漏與修復

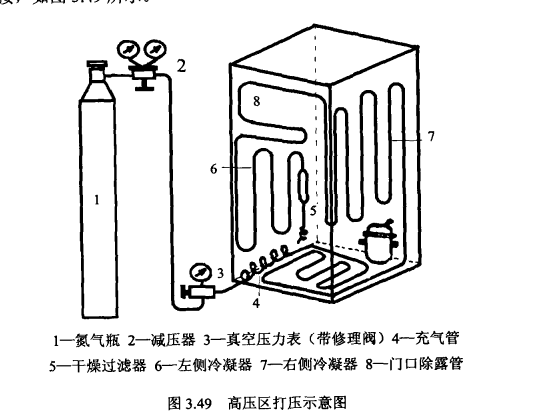

高壓區是指由冷凝器（或內藏式冷凝器）及門口除霜管構成的冷凝管路。打壓前可以先用氣焊焊下壓縮機的高壓排氣管，并接入一塊真空壓力表，在干燥過濾器處焊下毛細管，并用一小段毛細管焊接在干燥過濾器上，另一端焊死，然后將真空壓力表的進氣管與高壓氮?dú)馄肯噙B接，如圖3.49所示。
查漏時，先開啟真空壓力表閥門，再打開氮?dú)馄繙p壓器的閥門向高壓區充入1.2MPa的高壓氨氣，因?yàn)閷賰?nèi)漏的情況多數為“微漏”，因此應保壓24h后看表壓力是否下降，若表壓力不下降，說明高壓區不泄漏：若表壓力下降則說明高壓區泄漏。這時可以先用肥皂水檢查外露式冷凝器是否泄漏，若外露式冷凝器不泄漏，則再視管路的具體連接方式分段進行打壓查漏，直至查出泄漏點：外鼯式冷凝器泄漏，則可用銅焊或銀焊補焊即可修復；若僅僅是門口除露管泄漏，而冷凝器為外露式，則可將門口除露管甩掉不用；如果是內藏式冷凝器和門口除露管都被灌死在箱體內，且產生了內漏，則可將內藏式冷凝器和門口除露管都甩掉，用與冰箱容積相匹配的外露式冷凝器來代替．安裝時將冷凝器固定在冰箱的后背，然后將冷凝器的進氣管與壓縮機的高壓出氣管口連接，而冷凝器的出口接干燥過濾器即可，組裝完畢后經打壓，確認不再泄漏后再進行抽真空、加氟、試車、封口等操作，冰箱即可被修復。
(2)低壓區查漏與修復

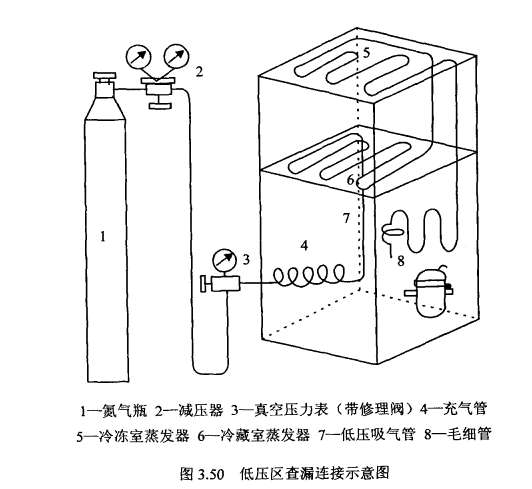

直冷式雙門雙溫電冰箱的低壓區主要包括冷凍室蒸發器，冷藏室蒸發器及其與之相連的低壓回氣管和毛細管。如圖3.50所示為低壓區查漏連接示意圖。
查漏前，先將低壓回氣管從壓縮機上焊下來，接入真空壓力表后再與氮?dú)馄康臏p壓器
相連，并將毛細管的進氣口用氣焊封死，檢漏時，依次打開真空壓力表的修理閥和減壓器
的閥門，向制冷系統的低壓區充入0.5～0.6MPa氮?dú)?，再仔?xì)用肥皂水檢查外露的冷凍室
和冷藏室管路、低壓回氣管和毛細管是否泄漏，排除外露部分管路泄漏的可能性后，可以
保壓足夠長的時間(4h以上)，觀察表壓力是否下降，若表壓下降，則說明低壓區被聚氮
酯泡沫塑料灌死部分管路有“內漏”。
若冰箱的故障為蒸發器內漏（或蒸發器與內藏式冷凝器同時內漏），則因需要揭開后背進行查漏、補漏，因此維修的周期要長一些，為防止空氣中的水分和雜質進入壓縮機，可向壓縮機內充入氮?dú)夂筮M(jìn)行密封處理，方法是：先用氣焊封閉低壓管口，然后在灌氣管口接上充氣管，啟動壓縮機自身抽空后充入少量氮?dú)猓賳?dòng)壓縮機將氮?dú)馀c空氣的混合氣體再抽空一次，然后封閉高壓管口，再對壓縮機內充入氮?dú)?，待壓力表指示?.03-0.05MPa時，封閉泄氣口，拆下空氣管，即可拆下壓縮機放置待用。
為便于開背修理，可視情況將電冰箱項面板及上下箱門拆掉，再將箱體放倒在舊麻袋片上，后背向上，然后用鑿子在箱體的邊緣處將點焊鑿開，自上而下將鋼板撕下，撕鋼板時應盡量細心保持鋼板的平整，以保持修復后的美觀。查漏時，可以先挖去蒸發器出入口處的聚氨酯泡沫，待露出蒸發器的出入口接頭時，可重新向低壓區充入氮?dú)獠⒂梅试硭槁?，若出入口接頭處不泄漏，再挖去蒸發器管路部分的聚氨酯泡沫，待暴露出冷凍室蒸發器的管路時，可以再充入0.5-0.6MPa的氮?dú)?，并輔以肥皂水查漏。如果屬于腐蝕性“微漏”也可用橡皮泥將需檢查部分圍起一個凹形面積，再打入0.5-0.6MPa的氮?dú)?，然后往橡皮泥凹坑?nèi)注入自來水觀察有無氣泡溢出來判斷是否泄漏，查出泄漏點后，若泄漏部件為銅質，則可用低銀磷銅焊補焊好：若泄漏部件為鋁制，則最好采用膠粘法進行補漏。補漏固化后應充入0.5—0.6MPa的高壓氮?dú)獗喝舾商?，確認所有泄漏點補好后，即可進行抽真宅、灌入R12、試車和封口等工序，待制冷效果良好后，即可對箱體的絕熱層進行聚氯醣發泡填充，若制冷系統同時還伴有內藏式冷凝器“內漏”的故障，則還應同時對箱體兩側的冷凝管路進行查漏補漏。
