溴化鋰直燃機供冷供熱系統流程圖

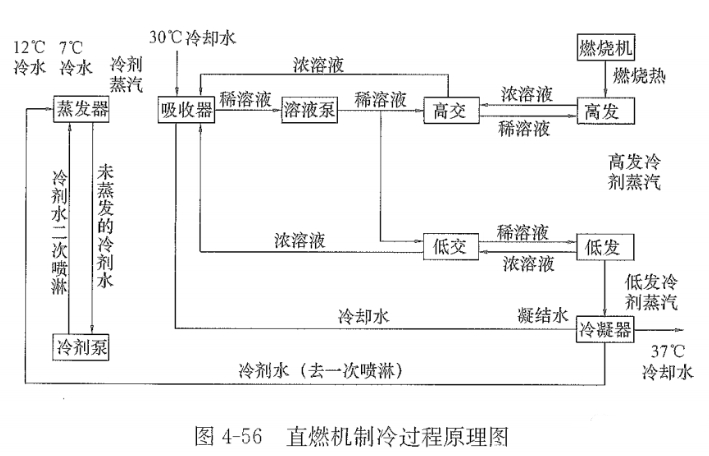

直燃機制冷過程原理圖如圖4-56所示。
?
?

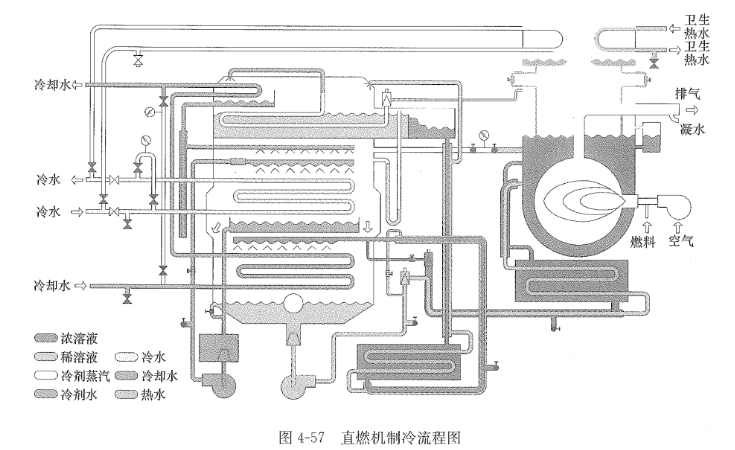

直燃機制冷流程圖如圖4-57所示。
?
?

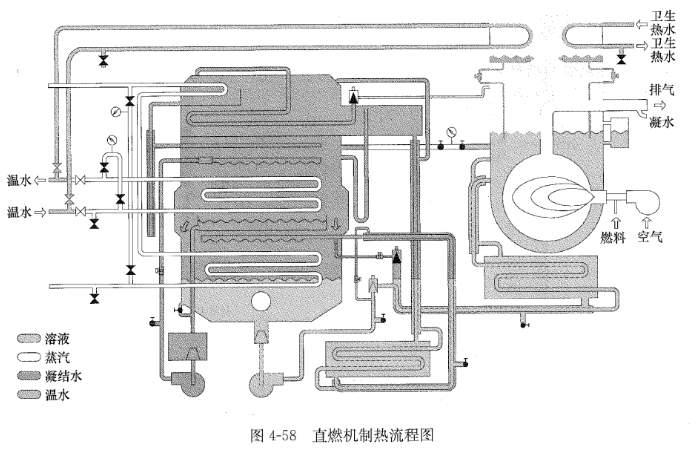

直燃機制熱流程圖如圖4-58所示。
直燃機通過燃?xì)猓ɑ蛉加停┲苯犹峁崮?，制?span style="font-size: 18px; font-family: Calibri;">5℃以上冷水和70℃以下熱水的冷熱水機組。直燃機通常是由高壓發生器、低壓發生器、冷凝器、蒸發器、吸收器等主要設備組成。
制冷循環過程是溴化鋰溶液在機內由稀變濃，再由濃變稀和冷劑水由液態轉為汽態，再由汽態轉為液態的循環，兩個過程同時進行，周而復始，達到制冷目的。
