溴化鋰吸收式采暖循環
? 直燃型溴化鋰吸收式冷熱水機組以燃氣或燃油為能源，以所產生的高溫煙氣為熱源，按蒸汽吸收式循環的原理工作。
直燃型溴化鋰吸收式冷熱水機組以燃氣或燃油為能源，以所產生的高溫煙氣為熱源，按蒸汽吸收式循環的原理工作。
(2)熱水和冷水采用同一回路的直燃型冷熱水機組
?
在機組中，空調器中冷卻盤管兼用作加熱盤管，冷水泵兼用作熱水泵，制熱水時，熱水在原來的冷水回路中流動。這樣，熱水和冷水采用同一回路，可以通過工況的變換交替地制取冷水和熱水。

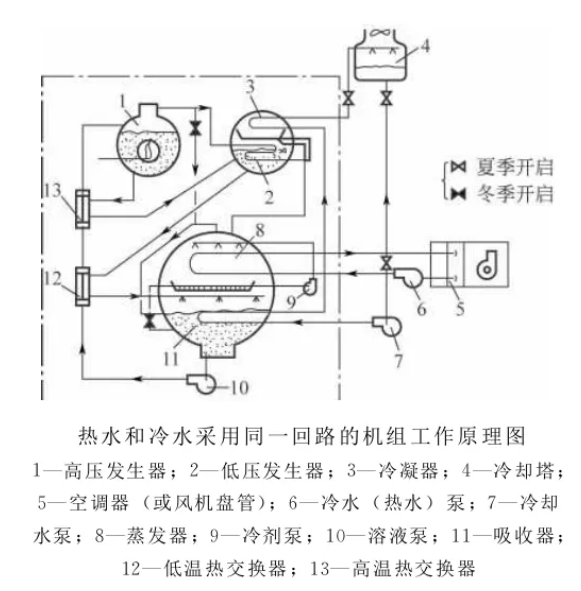

下圖為熱水和冷水采用同一回路的機組工作原理圖：

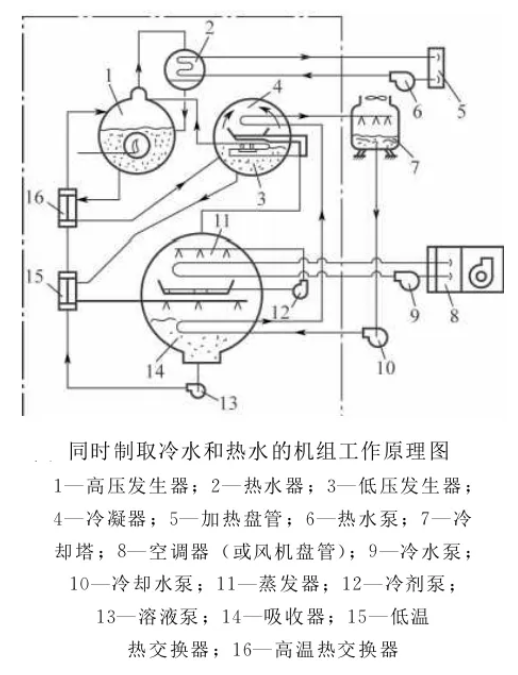

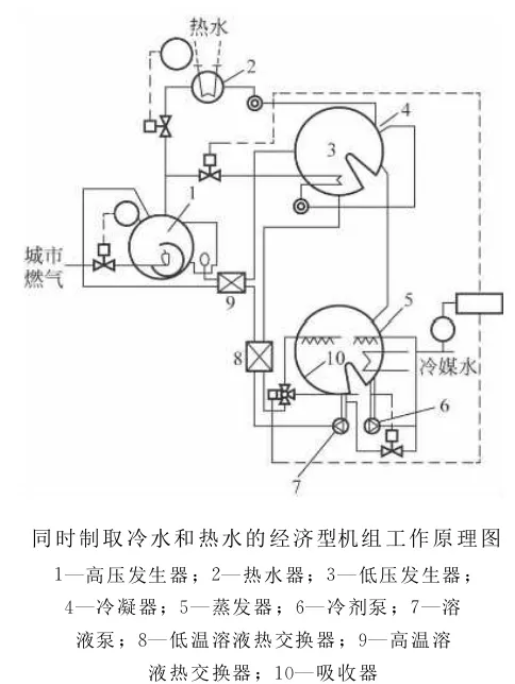

高壓發生器流出的冷劑蒸汽分成二路:一路用于制冷水，其工作原理與上述機組相同，另一路用于制熱水，在熱水器管簇上冷凝放熱，管內的熱水被加熱而升溫。冷凝后的冷劑水依靠位差自動返回高壓發生器，保持高壓發生器中恒定的濃度。這種形式的優點是運轉簡便。缺點是多設置了一熱水器，提高了制造成本，增加了體積和尺寸。在這種類型的機組中，高壓發生器的容量和能耗比較大，除制冷部分外還要考慮用于制熱的部分。因此，還有一種經濟型的同時制取冷水和熱水的機組如下圖所示：
制冷水時，其工作原理與上述機組相同，制熱水時，高壓發生器和熱水回路投入工作，機組的其他部分則停止工作。熱水器內冷凝后的冷劑水依靠位差自動返回高壓發生器，保持高壓發生器中恒定的濃度。工況的變換是通過機組制冷部分的開啟和停用實現的。這種形式的優點是運轉簡便，在制取熱水時機組的溶液泵與冷劑泵不工作，有利于延長使用壽命。缺點是多設置了一只熱水器提高了制造成本，外部接管較復雜。同時隨著熱水器中熱水溫度的提高，高壓發生器中的壓力亦相應提高，若壓力值超過1個大氣壓，則是直燃式冷熱水機組的安全運轉所不允許的。
