縮機進排氣側流量旁通調節

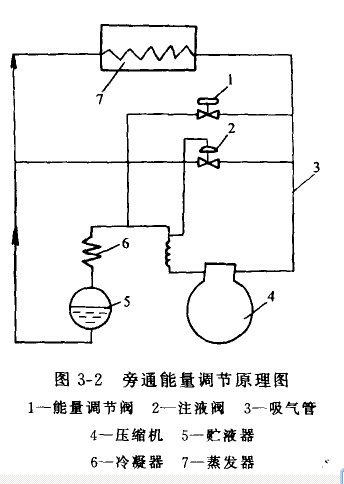

對于本身沒有能量調節裝置的中小型壓縮機，可用旁通調節閥進行能量調節。圖3-2為旁通能量調節原理圖。其能量調節的原理是；熱負荷下降時，吸氣壓力將降低。當?shù)陀谀芰空{(diào)節閥1的給定壓力時，閥自動打開，使部分高壓冷劑氣體直接旁通到吸氣管3。這樣既能防止吸氣壓力進一步降低，又能使壓縮機的凈制冷量下降。
由于通過能量調節閥旁通到吸氣管的制冷劑溫度相當高，容易造成排氣溫度過高，所以需在貯液器5的出口和壓縮機吸氣管之間裝上注液閥2。在排氣溫度超限時，注入一定量液態制冷劑，將排溫控制在允許的范圍內。
注液閥是氣動直接作用式比例調節閥，其感溫包繞在壓縮機排氣管上，感受排氣溫度。當排氣溫度超過調定值，便打開噴液。閥開度與排氣溫度超過給定值的量成正比，閥中也有冷凝壓力補償裝置，使其工作不受冷凝壓力的影響。
旁通能量調節中的旁通翩冷劑，壓縮機對其做了功而投有產生有效冷量，顯然是不經濟的。因此，從節能的角度，除了小型制冷裝置外，一般不宜采用這種調節方法。
