制冷設備遙控式液位控制器的安全使用

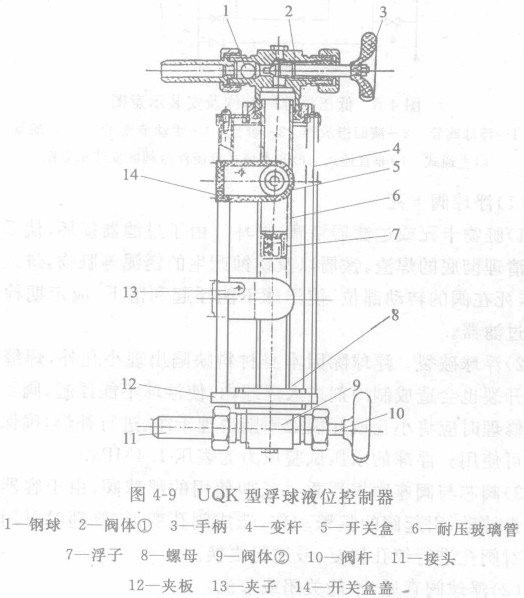

UQK型浮球液位控制器如圖4-9所示。它可以實現遠距離控制液位及就地顯示液位。UQK-41型為短浮球．，用于油氨并存容器中的油位控制與放油。UQK-42型亦為短浮球，用于冷凍機的油位控制。UQK4-3型為長浮球，用于氨中間冷卻器、臥式貯液器的液位指示控制。
1．UQK型浮球液位控制器
用耐壓玻璃管6中的浮子7的高低指示液位，玻璃管兩端通過鋼球1分別和容器的氣、液部分相連。玻璃管破碎，鋼球自動關閉，不讓氨液大量外流。在玻璃管液位上限和下限處，安裝晶體管開關，只要浮球浮到液位上限或下限時，繼電器通電，控制電磁閥關或開，即控制不進液或進液（或放油、不放油）達到控制液位的目的。
若采用磁性浮子，在玻璃管外液位上限和下限處，安裝舌簧管或傳感器，再通過電磁閥控制液位?；蛟诓ＡЧ芡庖何簧舷藓拖孪尢?，各放一對光源與光敏三極管，利用液位到達上限和下限時的遮光性能，控制光敏三極管的開關，達到液位控制的目的。
圖4-10為液位控制系統圖。是通過液位信號發送器啟閉電磁閥，控制進液來調節液位。
2．UQK型液位控制器的安全使用與維護要求
(1)控制器的起始液位用紅漆標在閥體外殼下部，畫有“A”的用于氨；畫有“R”的用于R12、R22，安裝時應以起始液面為液位標準。
(2)作正、側兩面的垂直吊線，經點焊定位后，拆下閥體再燒焊。
(3)下部平衡管傾斜15°以上，防油污堵塞，使浮球失靈。
(4)為拆裝方便，閥體氣、液平衡管均應加裝截止閥。
(5)閥體線包室上蓋的密封橡膠墊圈應予壓緊，最好壓緊后再用膠帶紙包一圈，避免水汽進入，使線圈受潮失靈。
(6)電氣盒安裝地點要遠離潮濕和有腐蝕氣體的地方。
