螺桿式冷水機組：螺桿式冷水機組的流程
1.流程

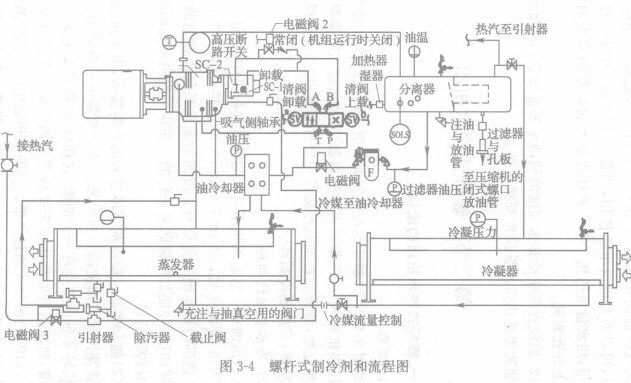

如圖3-4所示，制冷劑在蒸發器中吸收冷水的熱量而汽化，被螺桿壓縮機吸入，經壓縮排入油分離器，分油后進入冷凝器冷凝成液體并過冷，液體制冷劑從冷凝器中的過冷器出來，經孔板節流進入蒸發器，完成制冷循環。
2．冷水機組的部件
(1)壓縮機它是采用不對稱的轉子進行工作，機組的冷量調節利用滑閥來完成，在10%～100%可實現無級調荷，70%～100%范圍內可實現完美調節一滑閥的驅動是依靠微電腦控制中心控制油壓，并通過電磁閥來進行的。在排氣室內有止回閥，防止停機時轉子反轉。
(2)油分離器制冷劑氣體進入油分離器后，由于速度降低和第一級濾網層過濾使油分離出來。油分離器第一級內有油楷，在壓縮機轉子軸承處也有一個油槽，它在啟動、停機及電源故障時提供潤滑，機組運行時靠壓差來提供需要的油量。在油分離器油槽內有500W的沉浸式油加熱器。使油加熱后把溶于油中的制冷劑分離出來，油溫保持在34-40℃，油分離器第二級中的油通過孔板返回壓縮機。
(3)螺桿壓縮機潤滑系統為軸承和密封提供潤滑，為轉子間提供油層，使噪音和振動減至最小；有助于壓縮機冷卻防止過熱；為滑閥提供動力與停止滑動；為平衡活塞提供油壓，提高軸承壽命；為轉子間提供油封；防止氣體旁通。此外還設有用制冷劑冷卻油的冷卻器，設有兩個油引射裝置，分別把進入蒸發器內的油和在低負荷、低壓運行時聚在蒸發器吸氣擋板上的油引回壓縮機。壓縮機靠自身壓力差把油分離器中的油噴到壓縮機各部件上，然后流到比排氣壓力低的地方。
(4)電磁閥在系統中設有4個電磁閥，其作用是：電磁閥1在停機時閉合，防止油從油分離器流出和油流入移動的滑閥；電磁閥2在停機時開啟，平衡滑閥卸載活塞兩側的油壓，確?；y處于卸載位置；電磁閥3在低負荷下（滑閥位置在10%）開啟，高壓排氣從油分離器進入引射器，將油從蒸發器的吸氣擋板底部抽出，然后再回到油槽內；電磁四通閥用于移動滑閥的控制，使壓縮機上載或卸載。
(5)冷凝器是臥式殼管式結構，內設排氣擋板，防止高速氣漆直接沖刷管束，也起到氣流均勻分配，達到高效傳熱作用，它的底部設有過冷器。
（6）蒸發器它是臥式滿液殼管式結構，內設均勻配液槽和鉆孔的分液板。另有鋁制分液網，防止液態制冷劑進入壓縮機。
(7)節流裝置是一個固定的孔板，起流量控制作用。
