蒸氣壓縮式家用中央空調制冷系統的配套附件
在蒸氣壓縮式家用中央空調制冷系統中，除壓縮機、冷凝器、蒸發器、節流機構外，還需要接入一些附件，這些附件能明顯改善空調的運行條件，保證系統安全正常的運行。它們是制冷劑的儲存、凈化和分離等設備，包含干燥過濾器、油分離器、儲液器、氣液分離器等。
干燥過濾器
1．干燥過濾器的作用
(1)吸收制冷系統中的殘留水分，防止產生冰堵，減少水分對制冷系統的腐蝕作用。
(2)濾去制冷系統中的雜物，如金屬屑、各類氧化物和灰塵，以防止雜物堵塞毛細管甚至損壞壓縮機。
2．干燥過濾器結構

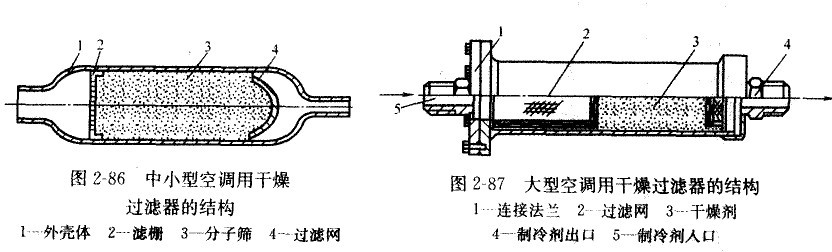

(1)小型空調用干燥過濾器的結構如圖2-86所示，其外形為圓筒形，一端設置濾柵，另一端設銅質過濾網，兩端之間充滿干燥劑分子篩。干燥過濾器通常安裝在冷凝器之后、節流元件之前，如節流元件為毛細管，則焊接時毛細管插入干燥過濾器深度約為20mm，如插入太深會碰到過濾網，堵塞毛細管。干燥劑分子篩的吸附能力會隨使用時間逐漸下降，甚至不起作用，因而需要定期更換。
(2)大型空調用干燥過濾器的結構如圖2-87所示，其以一段銅管或無縫鋼管作為簡體，簡體兩端沒有銅絲網，兩端有端蓋，用螺紋與殼體連接，再用錫焊或釬焊封固。端蓋外端焊有管接頭，以便與系統管路連接。在過濾網及簡體中間裝有吸濕干燥劑一一一硅膠或分子篩等。干燥過濾器多安裝在膨脹閥前的液體管路上，當液體制冷劑從一端進入，從另一端流出時便得到過濾和干燥。一般在干燥過濾器外用箭頭標出液體流向。當干燥過濾器使用較長時間時，應將過濾網袋拆下清洗，同時取出干燥劑進行加熱再生或更換。
油分離器

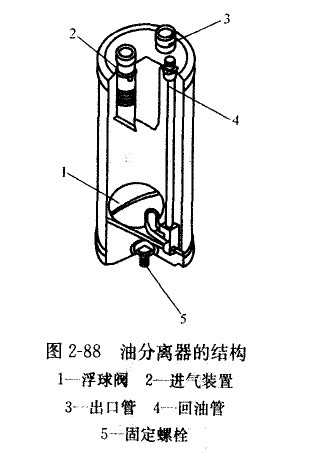

雎縮機的潤滑是靠從曲軸箱或其他油容器循環流動的潤滑油來實現的。當系統運行時，潤滑油與制冷劑混合而成的高壓蒸氣由壓縮機進入排氣管。如果僅有少。星潤滑油隨制冷劑在系統中循環，并不會影響系統的性能。但是如果制冷劑中混有過多的潤滑油進入系統，將會降低蒸發器和冷凝器的換熱效率，同時影響系統中流量控制部件的正常工作。通過設置油分離器，可以減少系統中的油循環量。油分離器的結構如圖2-88所示，當制冷劑氣體被壓縮機排出時，油隨著氣體進入排氣管，通過進氣裝置進入油分離器，由于速度降低，使油與氣分離，制冷刺氣體通過出口管進入冷凝器，而當?shù)撞窟_(dá)到一定油位時，浮球閥打開，油通過回油管進入壓縮機。
儲液器
在制冷系統運行過程中，由于工況的變化或?qū)χ评淞窟M(jìn)行調整時，系統中的制冷劑循環量將發生變化。通過設置儲液器，可以充分利用儲液器的儲液能力，平衡和穩定系統內的制冷刺循環量，使制冷裝置正常運行。另外，當制冷裝置的某些部位發生故障而需要拆修時，可以通過一定的操作方法，把系統中的制冷劑收集到儲液器內，以免浪費或污染環境。

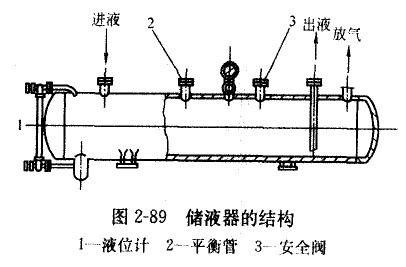

儲液器的結構如圖2-89所示，其一般設置在冷凝器和節流元件之間，為使冷凝器中的液體制冷劑順利進入儲液器，儲液器位置應低于冷凝器300mm以上。對中小型制冷系統，儲液器的容量應能收容制冷裝置的全部充液量；對裝有多臺蒸發器的制冷系統，儲液器的容量應為最大容量蒸發器與儲液器中正常儲液量之和；為防止溫度發生變化時制冷劑的熱膨脹，儲液器中的最大收液量應為其容器容積的80%。在能夠滿足使用的前提下，盡量選配容量較小的儲液器，這樣做既可減少裝置的體積和初投資，又可減少制冷劑的充注量。當然，并不是所有制冷系統都必須安裝儲液器，如不裝儲液器系統仍可正常工作，則可不裝。
氣液分離器
氣液分離器安裝在壓縮機的吸氣管路上，使返回壓縮機的制冷劑中的液體分離出來并儲存在其底部，以防止壓縮機液擊。從蒸發器來的制冷劑經進氣管進入氣液分離器內，制冷劑蒸氣中所含的液滴會因本身自重而落入氣液分離器底部，只有制冷劑蒸氣被吸入壓縮機。

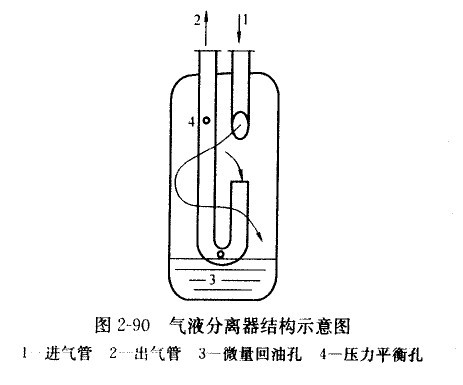

氣液分離器的結構如圖2-90所示，位于U形管底部的微量回油孔將適量的冷凍潤滑油連同氣體一起返回壓縮機內，壓力平衡孔可防止壓縮機停機時，氣液分離器內的制冷劑液體通過微量回油孔流人壓縮機內，微量回油孔的大小由壓縮機的回液量確定。
