螺桿式制冷壓縮機的工作過程（2）

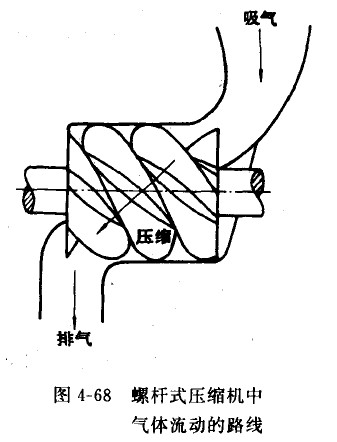

制冷劑蒸氣在螺桿式壓縮機中吸入和排出是在轉子的兩端進行的。一般吸氣過程是在轉子的上半部分進行，壓縮和排氣是在轉子的下半部分進行，制冷劑蒸氣在壓縮機中內流動路線如圖4-68所示。
螺桿式制冷壓縮機的主要部件有：機殼、轉子、平衡活塞、軸承、軸封和能量調節機構。
機殼由吸氣端座、機體和排氣端座組成。機體內部制茂橫∞字形。機殼的材料常用高級鑄鐵。機體上部鑄有吸人口，與吸氣管相連接，下部鑄有排出口，與排氣管相連嘗。
轉子是由陽轉子（主動螺桿）和陰轉子（從動螺桿）組茂。轉子與軸通常制成一體，常用球墨鑄鐵材料，也有采用蘢質碳索鋼鍛制的。一般陽轉子與陰轉子的齒數比是4：6，定流量的壓縮機齒數比可采用3：4．當壓縮比高達20時，齒數比也可采用6：8。
陽轉子與陰轉子分別通過徑向滑動軸承和軸向滾動軸承支承在機體中。軸向滾動軸承承受部分軸向推力，以便讓轉子在軸向定位，保證轉子兩端面相對于端座和機體的間隙。徑向滑動軸承采用鑲有白合金襯套的滑動，它承受徑向力，保證兩轉子之間及轉子與機體之間的間隙。
平衡活塞的作用是平衡一部分轉子的軸向推力，以減輕軸向滾動軸承的負擔。
能量調節機構主要是指卸載滑閥。它位于兩轉子下面的機殼內，滑閥的軸向來回滑動，改變轉子的有效工作長度，從而使壓縮機的輸氣量發生變化，來達到改變制冷量的目的?；y由鑄鐵制成。這種能量調節機構的調節范圍可達1O%~1OO%，而且可以做到基本空載啟動。
